產品介紹
CKLG型串聯濾波電抗器通過的是交流電流,它是與補償電容器串聯使用,它的作用是對穩定性的諧波(5、7、11、13次)構成串聯諧振,消除諧波對電容器和其它電器設備的危害,保護電容器由于諧波影響的容量,使用電設備安全而正常地工作,通常有5~7%電抗率的電抗器及14%電抗率的電抗器,屬于高電感值的電抗器。
用途
CKLG型串聯電抗器是低壓無功補償?shù)闹匾O(shè)備之一,與低壓并聯電容串聯連接接入供電系統,除發揮無功補償外還可以發揮下列作用:
※抑制供電系統高次諧波放大;
※限制流入電容器的高次諧波電流;
※限制電容器回路中的合閘涌流;
※保證低壓串聯電容器和其它供配電設備的安全運行。
使用條件
1、海拔高度:≤1000M(超過1000M應在訂貨時加以說明);
2、環境溫度:﹣25℃~40℃;
3、相對濕度:85%(當25℃時);
4、周?chē)h(huán)境:室內安裝,無劇烈的機械振動,無有害氣體和蒸汽和無導電塵埃的場所。
結構特點
CKLG/CKDG型低壓并聯電容器用串聯電抗器三相/單相干式鐵芯結構,采用環氧酚醛玻璃布板作絕緣間隙,保證電抗器長期運行后不發生變化,電抗器采用自然通風,空氣冷卻,因而具有結構簡單、體積小、造價低、安裝方便等特點。
保證參數
1、電抗器采用B級絕緣,溫升不超過75℃;
2、能在1.35倍額定電流下長期運行;
3、電抗器制造誤差0~+5%;
4、安全性:線圈與鐵芯之間,常態下絕緣電阻不小于500兆歐,高溫、濕熱試驗后,絕緣電阻不小于4兆歐(500兆歐表測量)。

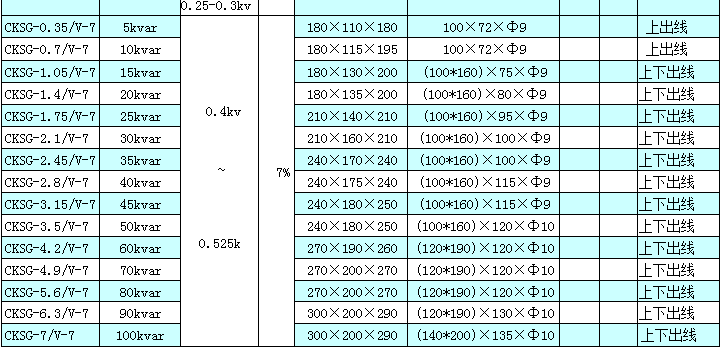

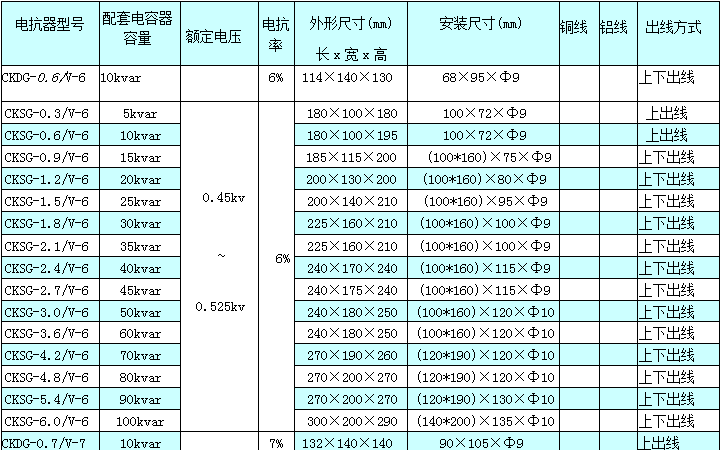

主要技術參數
1、額定電壓:0.23~0.69kv:
2、匹配低壓并聯電容器容量:5~100kvar.
3、允許負荷:1.35倍額定電流;
4、與電容器匹配的電抗率;5%、5.76%、6%、7%,12~14%。
5、電抗器應與并聯電容器(并聯電容器組)的容量相匹配。
