您現(xiàn)在的位置:南通華眾電子材料有限公司 > 產(chǎn)品展示
產(chǎn)品展示
品概述 鈦酸鎂作為一種基礎(chǔ)的介電原材料，被廣泛應(yīng)用于電容陶瓷基礎(chǔ)板等精密電子陶瓷領(lǐng)域。公司采用“固相合成”工藝，在嚴(yán)格的質(zhì)量控制下，制造優(yōu)良的鈦酸鎂和偏鈦酸鎂。 我們將根據(jù)客戶的需要，為客戶提供滿意的鈦酸鎂和服務(wù)，與客戶共同獲得在精密電子陶瓷領(lǐng)域的產(chǎn)品拓展。 性質(zhì)：主晶相為正鈦酸鎂(2MgO•TiO2)的陶瓷材料。尖晶石結(jié)構(gòu)。相對介電常數(shù)約20，介質(zhì)損耗角正切值約為(1～3)×10-4。主要原料為二氧化鈦和菱鎂礦，添加少量黏土，螢石以改善燒結(jié)性能。采用一般電子陶瓷工藝于1400～1470℃氧化氣氛中燒成。調(diào)整配方中鈦鎂比可獲介電常數(shù)溫度系數(shù)在零附近的材料。廣泛用于制造熱穩(wěn)定陶瓷電容器和微波介質(zhì)諧振器等。鈦酸鎂的物理特性
| 項 目 |
數(shù) 據(jù) |
方 法 |

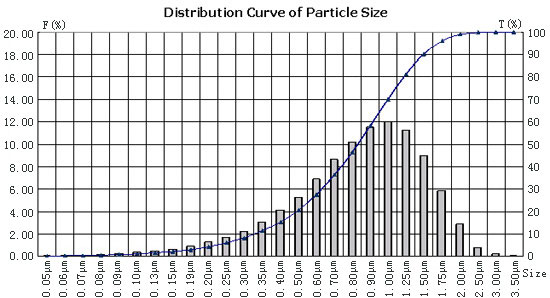

| 顆粒尺寸（μ m） |
0.8-2.0（可調(diào)） |
激光測量 |
| 含水量（wt%） |
＜0.1 |
At105℃ (1hour) |
| 灼燒減量（wt%） |
＜0.5 |
At800℃ (1hour |
鈦酸鎂的化學(xué)特性
| 項 目 |
M2T-101
系列 |
M2T-201
系列 |
MT-101
系列 |
| MgO/TiO2(摩爾比) |
2.000±0.01 |
2.000±0.02 |
1.000±0.01 |
| CaO(wt%) |
＜0.05 |
＜0.1 |
＜0.05 |
| Fe2O3(wt%) |
＜0.05 |
＜0.1 |
＜0.05 |
| K2O+Na2O(wt%) |
＜0.05 |
＜0.1 |
＜0.05 |
| Al2O3(wt%) |
＜0.1 |
＜0.2 |
＜0.1 |
| SiO2(wt%) |
＜0.1 |
＜0.2 |
＜0.1 | |
|
| |
|
